JUN SUSILA SAPTA SIWI

• 1. A. Kabel CoaxialKabel Coaxial atau populer dipanggil “coax” terdiri atas konduktorsilindris melingkar yang mengelilingi sebuah kabel tembaga ini yangkonduktif. Untuk LAN, kabel coaxial menawarkan beberapa keunggulan.Antara lain dapat dijalankan dengan tanpa banyak bantuan darirepeater.Ada beberapa jenis kabel coaxial, yaitu :1. Kabel Coaxial Thinnet ( Kabel RG-58 )Kabel Coaxial Thinnet atau Kabel RG-58 biasa disebutdengan kabel BNC, singkatan dari British NavalConnector. Sebenarnya BNC adalah nama konektor yangdipakai, bukan nama kabelnya.Kelebihan menggunakan kabel RG-58 adalah : Fleksibel, mudah dipakai untuk instalasi dalamruangan. Dapat langsung dihubungkan ke komputermenggunakan konektor BNC.Spesifikasi teknis dari kabel ini adalah : Mampu menjangkau bentangan maksimum 185meter. Impedansi Terminator 50 Ohm.Fungsi:Kabel coaxial jenis ini banyak dipergunakan di kalanganradio amatir terutama untuk transceiver yang tidakmemerlukan output daya yang besar.2. Kabel Coaxial Thicknet ( Kabel RG-8 )Kabel Coaxial Thicknet atau Kabel RG-8 adalah kabelcoaxial yang dipakai untuk instalasi antar gedung,

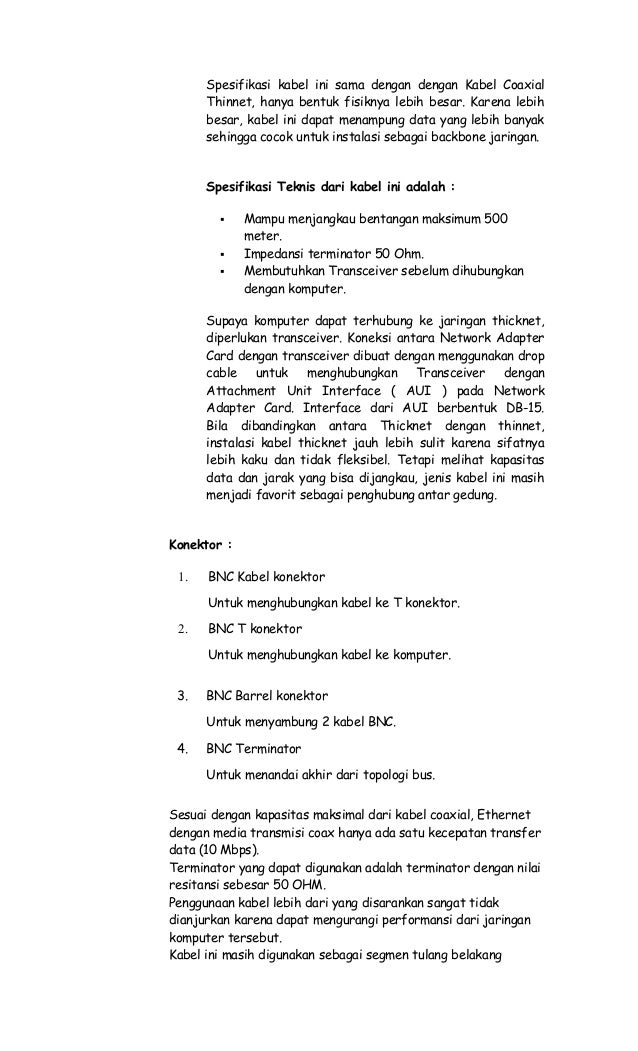

• 2. Spesifikasi kabel ini sama dengan dengan Kabel CoaxialThinnet, hanya bentuk fisiknya lebih besar. Karena lebihbesar, kabel ini dapat menampung data yang lebih banyaksehingga cocok untuk instalasi sebagai backbone jaringan.Spesifikasi Teknis dari kabel ini adalah : Mampu menjangkau bentangan maksimum 500meter. Impedansi terminator 50 Ohm. Membutuhkan Transceiver sebelum dihubungkandengan komputer.Supaya komputer dapat terhubung ke jaringan thicknet,diperlukan transceiver. Koneksi antara Network AdapterCard dengan transceiver dibuat dengan menggunakan dropcable untuk menghubungkan Transceiver denganAttachment Unit Interface ( AUI ) pada NetworkAdapter Card. Interface dari AUI berbentuk DB-15.Bila dibandingkan antara Thicknet dengan thinnet,instalasi kabel thicknet jauh lebih sulit karena sifatnyalebih kaku dan tidak fleksibel. Tetapi melihat kapasitasdata dan jarak yang bisa dijangkau, jenis kabel ini masihmenjadi favorit sebagai penghubung antar gedung.Konektor :1. BNC Kabel konektorUntuk menghubungkan kabel ke T konektor.2. BNC T konektorUntuk menghubungkan kabel ke komputer.3. BNC Barrel konektorUntuk menyambung 2 kabel BNC.4. BNC TerminatorUntuk menandai akhir dari topologi bus.Sesuai dengan kapasitas maksimal dari kabel coaxial, Ethernetdengan media transmisi coax hanya ada satu kecepatan transferdata (10 Mbps).Terminator yang dapat digunakan adalah terminator dengan nilairesitansi sebesar 50 OHM.Penggunaan kabel lebih dari yang disarankan sangat tidakdianjurkan karena dapat mengurangi performansi dari jaringankomputer tersebut.Kabel ini masih digunakan sebagai segmen tulang belakang

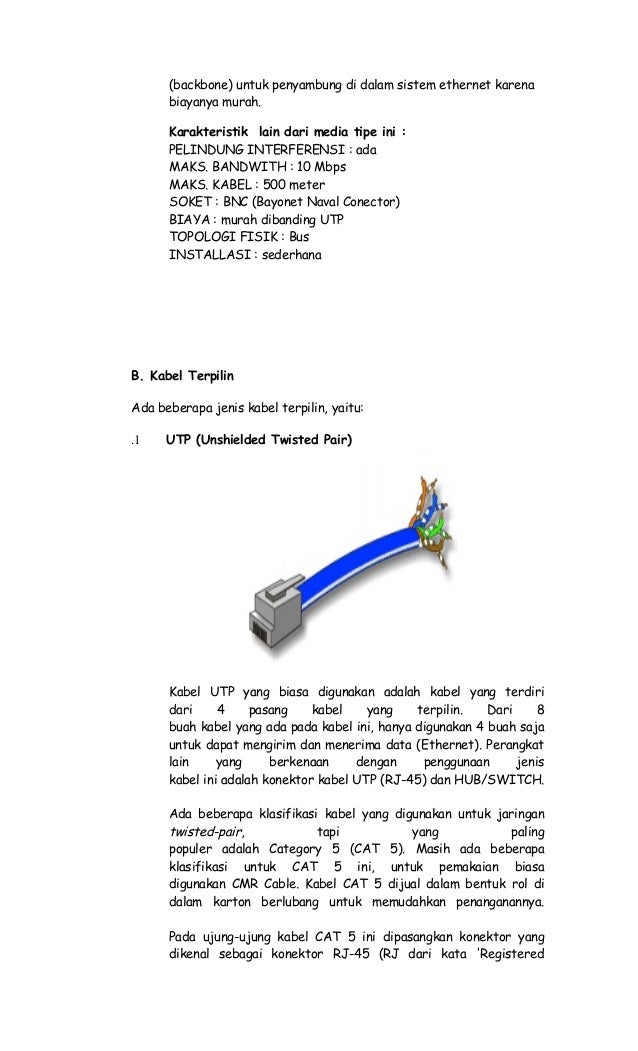

• 3. (backbone) untuk penyambung di dalam sistem ethernet karenabiayanya murah.Karakteristik lain dari media tipe ini :PELINDUNG INTERFERENSI : adaMAKS. BANDWITH : 10 MbpsMAKS. KABEL : 500 meterSOKET : BNC (Bayonet Naval Conector)BIAYA : murah dibanding UTPTOPOLOGI FISIK : BusINSTALLASI : sederhanaB. Kabel TerpilinAda beberapa jenis kabel terpilin, yaitu:.1 UTP (Unshielded Twisted Pair)Kabel UTP yang biasa digunakan adalah kabel yang terdiridari 4 pasang kabel yang terpilin. Dari 8buah kabel yang ada pada kabel ini, hanya digunakan 4 buah sajauntuk dapat mengirim dan menerima data (Ethernet). Perangkatlain yang berkenaan dengan penggunaan jeniskabel ini adalah konektor kabel UTP (RJ-45) dan HUB/SWITCH.Ada beberapa klasifikasi kabel yang digunakan untuk jaringantwisted-pair, tapi yang palingpopuler adalah Category 5 (CAT 5). Masih ada beberapaklasifikasi untuk CAT 5 ini, untuk pemakaian biasadigunakan CMR Cable. Kabel CAT 5 dijual dalam bentuk rol didalam karton berlubang untuk memudahkan penanganannya.Pada ujung-ujung kabel CAT 5 ini dipasangkan konektor yangdikenal sebagai konektor RJ-45 (RJ dari kata Registered

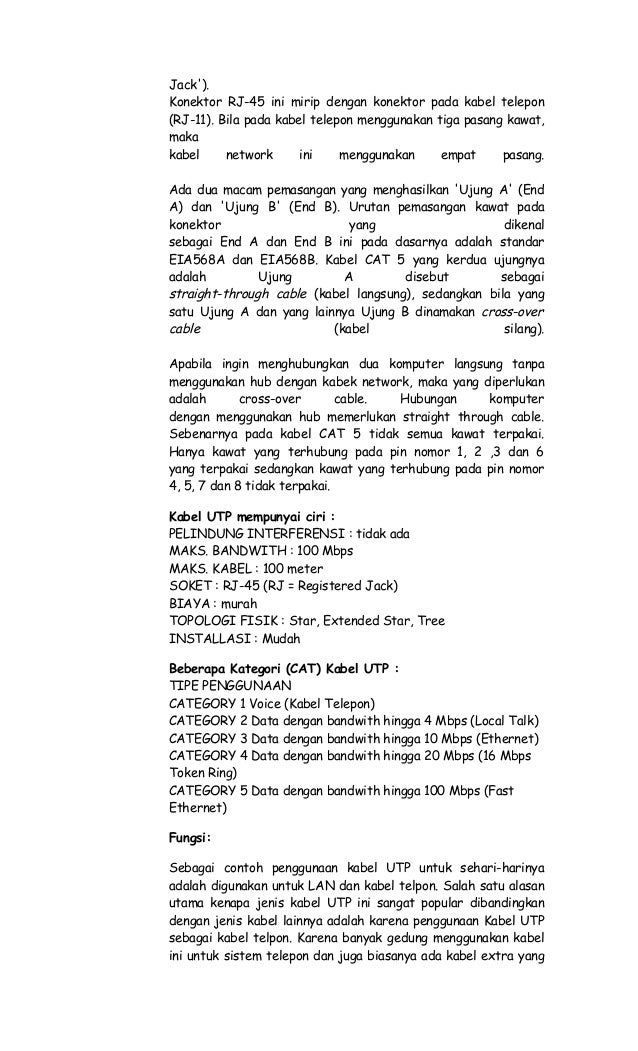

• 4. Jack).Konektor RJ-45 ini mirip dengan konektor pada kabel telepon(RJ-11). Bila pada kabel telepon menggunakan tiga pasang kawat,makakabel network ini menggunakan empat pasang.Ada dua macam pemasangan yang menghasilkan Ujung A (EndA) dan Ujung B (End B). Urutan pemasangan kawat padakonektor yang dikenalsebagai End A dan End B ini pada dasarnya adalah standarEIA568A dan EIA568B. Kabel CAT 5 yang kerdua ujungnyaadalah Ujung A disebut sebagaistraight-through cable (kabel langsung), sedangkan bila yangsatu Ujung A dan yang lainnya Ujung B dinamakan cross-overcable (kabel silang).Apabila ingin menghubungkan dua komputer langsung tanpamenggunakan hub dengan kabek network, maka yang diperlukanadalah cross-over cable. Hubungan komputerdengan menggunakan hub memerlukan straight through cable.Sebenarnya pada kabel CAT 5 tidak semua kawat terpakai.Hanya kawat yang terhubung pada pin nomor 1, 2 ,3 dan 6yang terpakai sedangkan kawat yang terhubung pada pin nomor4, 5, 7 dan 8 tidak terpakai.Kabel UTP mempunyai ciri :PELINDUNG INTERFERENSI : tidak adaMAKS. BANDWITH : 100 MbpsMAKS. KABEL : 100 meterSOKET : RJ-45 (RJ = Registered Jack)BIAYA : murahTOPOLOGI FISIK : Star, Extended Star, TreeINSTALLASI : MudahBeberapa Kategori (CAT) Kabel UTP :TIPE PENGGUNAANCATEGORY 1 Voice (Kabel Telepon)CATEGORY 2 Data dengan bandwith hingga 4 Mbps (Local Talk)CATEGORY 3 Data dengan bandwith hingga 10 Mbps (Ethernet)CATEGORY 4 Data dengan bandwith hingga 20 Mbps (16 MbpsToken Ring)CATEGORY 5 Data dengan bandwith hingga 100 Mbps (FastEthernet)Fungsi:Sebagai contoh penggunaan kabel UTP untuk sehari-harinyaadalah digunakan untuk LAN dan kabel telpon. Salah satu alasanutama kenapa jenis kabel UTP ini sangat popular dibandingkandengan jenis kabel lainnya adalah karena penggunaan Kabel UTPsebagai kabel telpon. Karena banyak gedung menggunakan kabelini untuk sistem telepon dan juga biasanya ada kabel extra yang

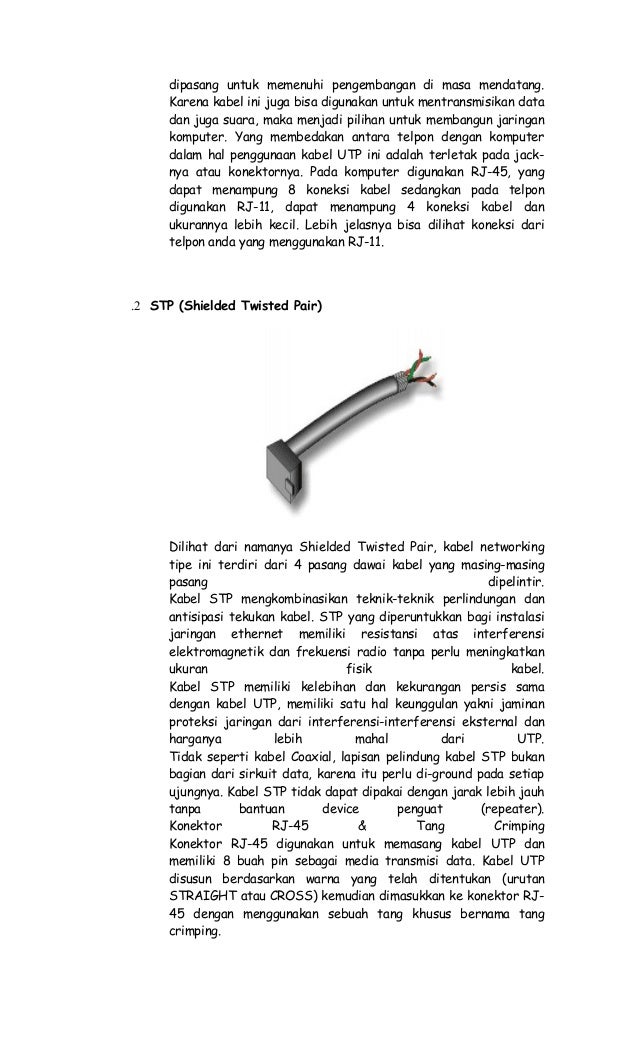

• 5. dipasang untuk memenuhi pengembangan di masa mendatang.Karena kabel ini juga bisa digunakan untuk mentransmisikan datadan juga suara, maka menjadi pilihan untuk membangun jaringankomputer. Yang membedakan antara telpon dengan komputerdalam hal penggunaan kabel UTP ini adalah terletak pada jack-nya atau konektornya. Pada komputer digunakan RJ-45, yangdapat menampung 8 koneksi kabel sedangkan pada telpondigunakan RJ-11, dapat menampung 4 koneksi kabel danukurannya lebih kecil. Lebih jelasnya bisa dilihat koneksi daritelpon anda yang menggunakan RJ-11..2 STP (Shielded Twisted Pair)Dilihat dari namanya Shielded Twisted Pair, kabel networkingtipe ini terdiri dari 4 pasang dawai kabel yang masing-masingpasang dipelintir.Kabel STP mengkombinasikan teknik-teknik perlindungan danantisipasi tekukan kabel. STP yang diperuntukkan bagi instalasijaringan ethernet memiliki resistansi atas interferensielektromagnetik dan frekuensi radio tanpa perlu meningkatkanukuran fisik kabel.Kabel STP memiliki kelebihan dan kekurangan persis samadengan kabel UTP, memiliki satu hal keunggulan yakni jaminanproteksi jaringan dari interferensi-interferensi eksternal danharganya lebih mahal dari UTP.Tidak seperti kabel Coaxial, lapisan pelindung kabel STP bukanbagian dari sirkuit data, karena itu perlu di-ground pada setiapujungnya. Kabel STP tidak dapat dipakai dengan jarak lebih jauhtanpa bantuan device penguat (repeater).Konektor RJ-45 & Tang CrimpingKonektor RJ-45 digunakan untuk memasang kabel UTP danmemiliki 8 buah pin sebagai media transmisi data. Kabel UTPdisusun berdasarkan warna yang telah ditentukan (urutanSTRAIGHT atau CROSS) kemudian dimasukkan ke konektor RJ-45 dengan menggunakan sebuah tang khusus bernama tangcrimping.

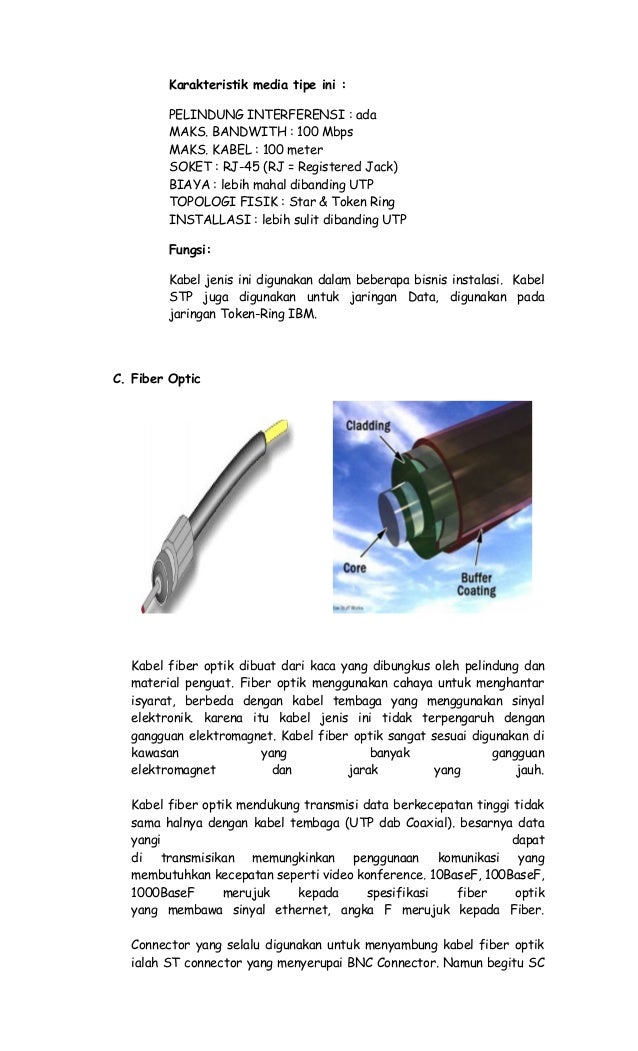

• 6. Karakteristik media tipe ini :PELINDUNG INTERFERENSI : adaMAKS. BANDWITH : 100 MbpsMAKS. KABEL : 100 meterSOKET : RJ-45 (RJ = Registered Jack)BIAYA : lebih mahal dibanding UTPTOPOLOGI FISIK : Star & Token RingINSTALLASI : lebih sulit dibanding UTPFungsi:Kabel jenis ini digunakan dalam beberapa bisnis instalasi. KabelSTP juga digunakan untuk jaringan Data, digunakan padajaringan Token-Ring IBM.C. Fiber OpticKabel fiber optik dibuat dari kaca yang dibungkus oleh pelindung danmaterial penguat. Fiber optik menggunakan cahaya untuk menghantarisyarat, berbeda dengan kabel tembaga yang menggunakan sinyalelektronik. karena itu kabel jenis ini tidak terpengaruh dengangangguan elektromagnet. Kabel fiber optik sangat sesuai digunakan dikawasan yang banyak gangguanelektromagnet dan jarak yang jauh.Kabel fiber optik mendukung transmisi data berkecepatan tinggi tidaksama halnya dengan kabel tembaga (UTP dab Coaxial). besarnya datayangi dapatdi transmisikan memungkinkan penggunaan komunikasi yangmembutuhkan kecepatan seperti video konference. 10BaseF, 100BaseF,1000BaseF merujuk kepada spesifikasi fiber optikyang membawa sinyal ethernet, angka F merujuk kepada Fiber.Connector yang selalu digunakan untuk menyambung kabel fiber optikialah ST connector yang menyerupai BNC Connector. Namun begitu SC

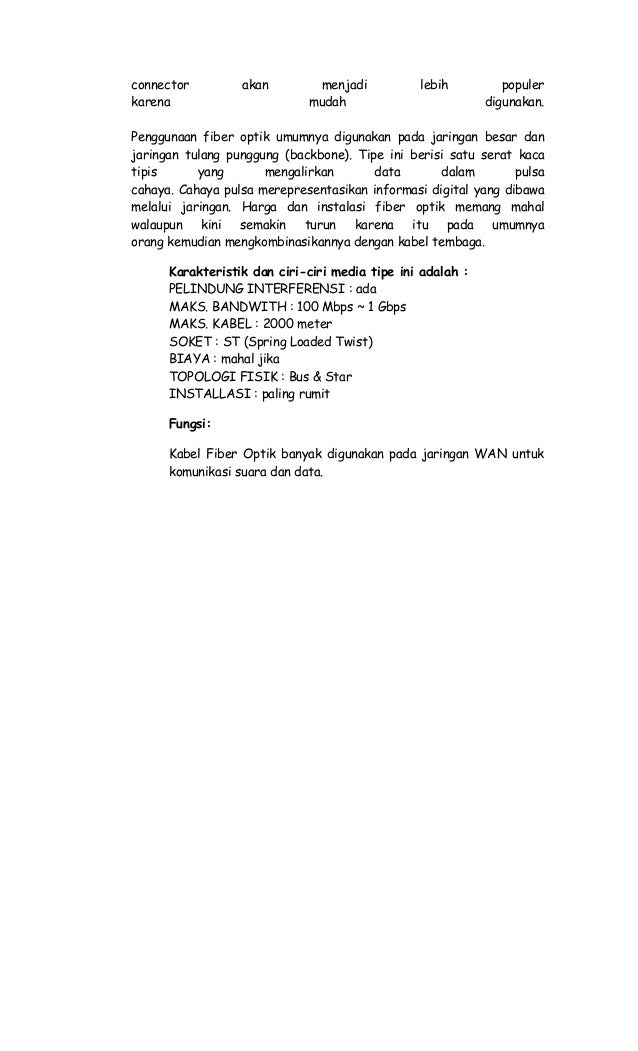

• 7. connector akan menjadi lebih populerkarena mudah digunakan.Penggunaan fiber optik umumnya digunakan pada jaringan besar danjaringan tulang punggung (backbone). Tipe ini berisi satu serat kacatipis yang mengalirkan data dalam pulsacahaya. Cahaya pulsa merepresentasikan informasi digital yang dibawamelalui jaringan. Harga dan instalasi fiber optik memang mahalwalaupun kini semakin turun karena itu pada umumnyaorang kemudian mengkombinasikannya dengan kabel tembaga.Karakteristik dan ciri-ciri media tipe ini adalah :PELINDUNG INTERFERENSI : adaMAKS. BANDWITH : 100 Mbps ~ 1 GbpsMAKS. KABEL : 2000 meterSOKET : ST (Spring Loaded Twist)BIAYA : mahal jikaTOPOLOGI FISIK : Bus & StarINSTALLASI : paling rumitFungsi:Kabel Fiber Optik banyak digunakan pada jaringan WAN untukkomunikasi suara dan data.
